Stoppt das Überströmen im Brandfall
GBÜ Brandschutzüberströmklappe – geba brandschutz – Bartholomäus GmbH
Wie eine Brandschutztüre schließt die neue Überströmklappe von geba den Lüftungsdurchlass zwischen Räumen und macht Brandschutz noch einfacher und smarter. Mit neuen Funktionalitäten was Optik, Technik, Einbau und Einbindung betrifft. Jetzt bei penka.
- Vollkommen freier Querschnitt
- Geringer Wandaufbau von nur 80 mm
- Keine aufschäumenden Baustoffe
- Schalldämpfend
- Hochwertige Optik
- Einbindung in Gebäudeleittechnik möglich
- Einfache und schnelle Montage
- Integrierter Rauchmelder
- größer 100 mm Massivwand

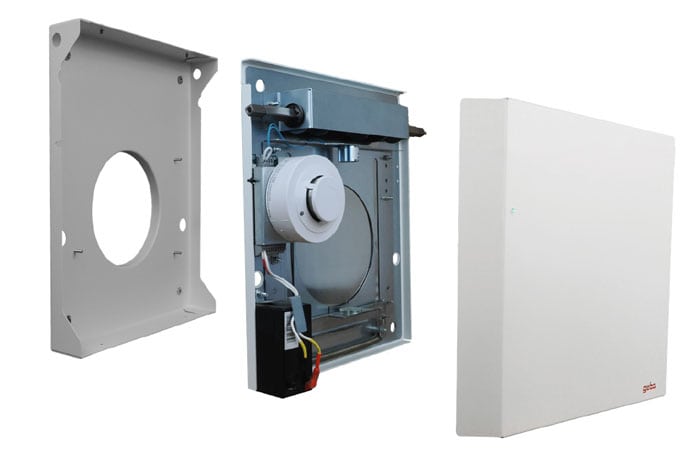

Brandschutz-Überströmklappe GBÜ
Feuerwiderstandsfähiger Abschluss, L 385xB 400xH 84mm. Aus verzinktem Stahlblech mit metallischem Schnellverschluss, Federausgelöst. Magnet-Auslöseeinrichtung über Rauchmelder, kein Intumeszenz-Material.
Allgemeine bauaufsichtliche Zulassung des DIBt Berlin Z-6.51-2660.
Geprüft nach DIN EN 1366-2 und DIN 4102-2/5/6 entsprechend SVA-B1
Freier Querschnitt mit minimalem Druckverlust. Zum Einsatz in Flur/Treppenraum, Flur/Wohnung, Flur/Technikraum, Flur/Tiefgarage
Massivwand (nass) EI 90 (i <-> o), Massivwand (trocken) EI 90 (i <-> o)
Verschluss
- Erfolgt einseitig über Federstahlblech
- Über Federkraft wird der Abschluss vollständig geschlossen
- Mit Haftmagnet in Offenstellung arretiert
Gehäuse
- Abdeckung mit Schrauben gesichert
- Einbausituation in Wand
- Lufteinströmung rechts und links des Gehäuses
Elektronik
- Akku, um Stromschwankungen und Stromausfälle zu überbrücken
- Öffnung für Aufputz und Unterputz vorhanden
- Rauchmelder ins Gehäuse integriert
- Signal Weiterleitung (pot. freier Kontakt)
- Ein/ Ausgänge Elektronik
- Farbliche Zustandsanzeige
Anwendungsbereich
- Bei Lüftungsplanungen, wenn in feuerwiderstandsfähigen Massivinnenwänden eine Luftnachströmung erforderlich ist
- Im Rauchfall schließt die GBÜ den Brandabschnitt zuverlässig ab und verhindert die Rauchübertragung
- Unabhängig von der Brand- und Rauchrichtung
Rechtliche Grundlage: gemäß § 29 Musterbauordnung Einsatzbereiche: Flur/Treppenraum, Flur/Wohnung, Flur/Technikraum, Flur/Tiefgarage
Abmessungen
- Durchmesser Ø160mm
- Gehäuseabmessung ca. 385mm x 400mm
- Bautiefe 84mm
Wartung
Jährlich, durch einmaliges Schließen und Öffnen des Verschlusses über Wartungstaster.
